СБОРКА ПОМПЫ ОХЛАЖДЕНИЯ JWO140

JET-WOLF.RU

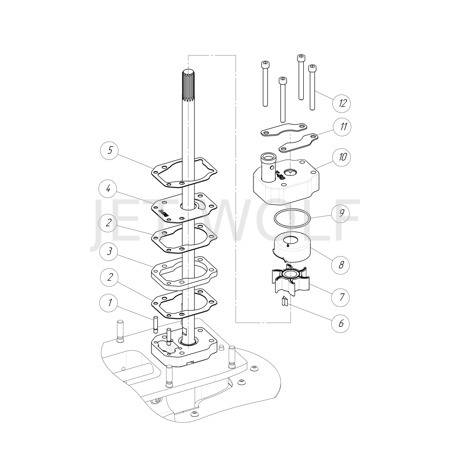

СБОРКА ПОМПЫ ОХЛАЖДЕНИЯ JWO140:

1. Крышка редуктора (13) остаётся на месте, нужно выкрутить четыре винта М6 и переходную трубку охлаждения. (Используйте шестигранник 3мм и 5мм).
2. Закрутите резьбовые штифты (1) 2шт. (Используйте клещи зажимные).
3. Установите прокладку основания помпы (2). (Прокладка (2) симметричная, требуется совместить все отверстия).
4. Установите основание помпы (3). (Основание (3) симметричное, требуется совместить все отверстия).
5. Установите прокладку основания помпы (2). (Прокладка (2) симметричная, требуется совместить все отверстия).
6. Установите зеркало помпы (4). (Внимание: зеркало (4) установить надписью «ВЕРХ»).
7. Установите прокладку зеркала помпы (5). (Прокладка (5) симметричная, требуется совместить все отверстия).
8. Установите шпонку крыльчатки (6) на вал в соответствующий паз. (Если в конструкции помпы предусмотрена расширительная пластиковая втулка, установите поверх шпонки).
9. Установите крыльчатку помпы (7) на вал, совместив шпоночный паз со шпонкой. (Используйте силиконовое масло для облегчения монтажа).
10. Установите стакан крыльчатки (8) на вал и при совмещении с крыльчаткой (7) поворачивайте стакан (8) против часовой стрелки до полного закрытия крыльчатки.
11. Установите щелевую выемку стакана (8) на против резьбовых штифтов (1). (Используйте силиконовое масло для облегчения монтажа).
12. Установите резиновое кольцо (9) в соответствующую канавку внутри корпуса помпы (10). (Используйте масло для облегчения монтажа).
13. Установите корпус помпы (10) на вал и совместите его со стаканом помпы (8) и резьбовыми штифтами (1).
14. Установите прижимные пластины (11), совместив их по конфигурации с корпусом помпы и отверстиями.
15. Наживите все винты (12) 4шт и затяните. (Используйте шестигранник 5мм).
